Percobaan II : Pengukuran Daya

Gambar
[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Prosedur 2. Hardware 3. Rangkaian Simulasi Dan Prinsip Kerja 4. Video Demo 5. Kondisi 6. Video Penjelasan 7. Download File   1. Prosedur [kembali]      Mengukur Daya Satu Fasa             a. Buat rangkaian seperti Gambar diatas dengan sumber AC dan beban 25 watt             b. Ukur daya yang terbaca pada wattmeter             c. Ulangi untuk beban yang berbeda-beda sesuai dengan Tabel             d. Catat penunjukan dari wattmeter   2. Hardware   [kembali]     1.   Module Pengukuran Daya Beban Lampu Seri Pengukuran Daya Beban Lampu Parallel  2 . Base Station  3 . Jumper 4. Instrument Multimeter B. Bahan   Lampu   3. Rangkaian Simulasi Dan Prinsip Kerja   [kembali] Prinsip Kerja:     Wattmeter satu fasa beroperasi dengan memanfaatkan prinsip elektrodinamika, dimana alat ini menggunakan kumparan arus dan kumparan potensial. Kumparan arus menciptakan medan magnet sejalan dengan besarnya arus yang mengal

Percobaan 1 : Oscilloscope

Gambar

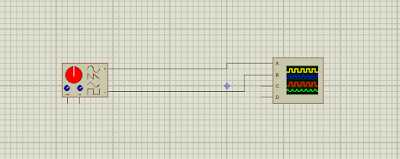

[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Prosedur 2. Hardware 3. Rangkaian Simulasi Dan Prinsip Kerja 4. Video Demo 5. Kondisi 6. Video Penjelasan 7. Download File   1. Prosedur [kembali]        1. Kalibrasi oscilloscope             a. Hidupkan oscilloscope dan tunggu beberapa saat sampai pada layar akan muncul berkas elektron             b. Atur posisi sinyal pada layar sehingga terletak di tengah-tengah             c. Hubungkan input kanal A dengan terminal kalibrasi yang ada pada oscilloscope             d. Amati bentuk gelombang dan tinggi amplitudonya.          2. Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik             Susun rangkaian seperti gambar berikut :            ● Tegangan Searah             a. Atur output power supply sebesar 4 Volt             b. Hubungkan input kanal B oscilloscope dengan output power supply             c. Atur saklar oscilloscope pada DC, bacalah dan amati berapa tegangan yang diukur oleh oscil

Tugas Pendahuluan Modul II : Oscilloscope Dan Pengukuran Daya

Gambar
[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Prosedur 2. Hardware 3. Rangkaian Simulasi dan Prinsip Kerja 4. Kondisi 5. Video Simulasi 6. Download File  1. Prosedur [kembali] A. Oscilloscope      1. Kalibrasi oscilloscope                a. Hidupkan oscilloscope dan tunggu beberapa saat sampai pada layar akan muncul berkas elektron                b. Atur posisi sinyal pada layar sehingga terletak di tengah-tengah                c. Hubungkan input kanal A dengan terminal kalibrasi yang ada pada oscilloscope                d. Amati bentuk gelombang dan tinggi amplitudonya.      2. Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik Susun rangkaian seperti                   gambar berikut Tegangan Searah a. Atur output power supply sebesar 4 Volt b. Hubungkan input kanal B oscilloscope dengan output power supply c. Atur saklar oscilloscope pada DC, bacalah dan amati berapa tegangan yang diukur oleh oscilloscope Tegangan Bolak Balik a.
